Rozwiązanie
Ponieważ zarówno rama jak i obciążenie jest symetryczne rozpatruję wyłącznie układ połówkowy dla symetrii.
Jak widać dla tego układu SKN=2

Stan \(\varphi_1\)
Z równowagi węzła B dla momentów
Z równowagi węzła C dla sił
Stan \(\Delta_2\)
Zauważmy, że z rysunku: \(sin\alpha=\frac{a}{1}\), stąd \(a=\frac{1}{sin\alpha}=\sqrt2\)

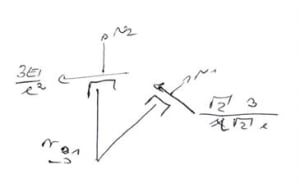

Z równowagi węzła B dla momentów:
Wynik zgodny z wynikiem dla stanu \(\varphi_1\)
Z równowagi węzłów C oraz B dla sił:
Stan P
Z równowagi węzła B dla momentów:

Z równowagi węzłów B oraz C dla sił

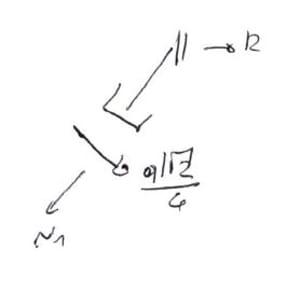

Uwaga – ze względu na obciążenie ciągłe nieprostopadłe do osi pręta mamy:
\begin{aligned} &N_3=N_1-ql\cdot sin\alpha\\ &\sum{F_X=0}\\ &r_{2p}+N_3\cdot cos\alpha+\frac{ql\sqrt2}{4}\cdot sin\alpha=0\\ &r_{2p}=\frac{1}{2}ql\\ \end{aligned}Podstawiamy do równania kanonicznego
\begin{aligned} &r_{11}\varphi_1+r_{12}\Delta_2+r_{1p}=0\\ &r_{21}\varphi_1+r_{22}\Delta_2+r_{2p}=0\\ &5,828\frac{EI}{l}\varphi_1+7,243\frac{EI}{l^2}\Delta_2-\frac{ql^2}{12}=0\\ &7,243\frac{EI}{l^2}\varphi_1+11,486\frac{EI}{l^3}\Delta_2+\frac{1}{2}ql=0\\ \end{aligned}Stąd:
\begin{aligned} &\varphi_1=0,316\frac{ql^3}{EI}\\ &\Delta_2=-0,243\frac{{ql}^4}{EI}\\ \end{aligned}Z zasady superpozycji
\begin{aligned} &M_{ost}=M_1\varphi_1+M_2\Delta_2+M_p\\ &M_B^A=3\frac{EI}{l^2}\cdot\Delta_2+3\frac{EI}{l^2}\cdot\varphi_1=0,22ql^2\\ &M_B^C=4,243\cdot\frac{EI}{l^2}\cdot\Delta_2+2\sqrt2\cdot\frac{EI}{l}\cdot\varphi_1-\frac{1}{12}ql^2=-0,22ql^2\\ &M_C=-4,243\cdot\frac{EI}{l^2}\cdot\Delta_2-\sqrt2\cdot\frac{EI}{l}\cdot\varphi_1-\frac{1}{12}ql^2=0,5ql^2\\ \end{aligned}Stąd wykres \(M_{ost}\)

Z równowagi elementu BC

Stąd wykres \(Q_{ost}\)

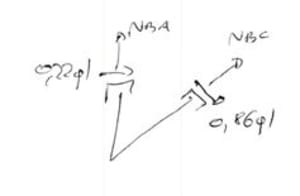

Z równowagi węzłów B oraz C
Ze względu na obciążenie ciągłe
\begin{aligned} &N_{BC}=N_{CB}-qlsin\alpha=-0,55ql\\ &\sum{F_Y=0}\\ &N_{BA}-0,86\cdot cos\alpha+N_{BC}\cdot sin\alpha=0\\ &N_{BC}=ql\\ \end{aligned}Stąd wykres \(N_{ost}\)

Na koniec dokonujemy złożenia wykresów ze stanu symetria, pamiętając o tym, że dla symetrii:
- momenty gnące odbijamy symetrycznie (znaki bez zmian)
- siły tnące odbijamy antysymetrycznie (dla odbicia zmieniamy znaki na przeciwne)
- siły normalne odbijamy symetrycznie (znaki bez zmian)
